CJT长江连接器A1254电源连接器笔记本电脑电池电子线对板51146/53780/53779

品牌:CJT标价:

分享到

产品介绍

温馨提示:更多产品如需报价请联系

info@cjt.com

深圳市长江连接器有限公司是一家有着20年经验的专业连接器国际领先的制造商,产品主要包括线对板连接器,板对板连接器,线对线连接器、线束加工及连接器设计模具开发制造并可以与欧洲,美国,日本,韩国等国际品牌连接器相兼容。
A1254HA

A1254

长江连接器通过全球性覆盖网络,强有力地支援客户在制造方面所进行的产品设计开发及生产需求,提高客户在全球市场的竞争力;间距从0.5mm~21.20mm,电流达50A,电压达3KV可以满足客人的需求;长江连接器在消费类电子,家用电器,电子电气,汽车电子,轨道交通,无人机,智能穿戴,工业自动化机器人,通讯电源,通讯设备、服务器、电脑设备、智能手机、无线电系统、医疗设备、现代办公设备、电动玩具、安防设备、薄膜开关、触摸屏、LED显示屏,灯饰照明、运动健身器材等领域在全球市场有着很高的知名度与良好评价,爱默生,捷普,通用电气,霍尼韦尔,吉尔巴克,华为,比亚迪,海尔,格力,美的,大疆,信邦,航嘉等都选择长江连接器作为合格供应商;长江连接器从产品设计开发,精密高速冲压及精密塑料射出成型,再到产品的自动化组装,都实行一条龙生产,力求为客户提供优质,优价的产品;产品通过美国UL、加拿大CSA、德国TUV等国际安全认证及RoHS2.0,REACH欧盟绿色环保检测并通过ISO9001质量体系认证;长江连接器产品远销全球工业国家及地区并获得广大客户良好的信誉及认可!

A1254-T

A1254HA-XP





产品类型特性 产品大类 线对板连接器

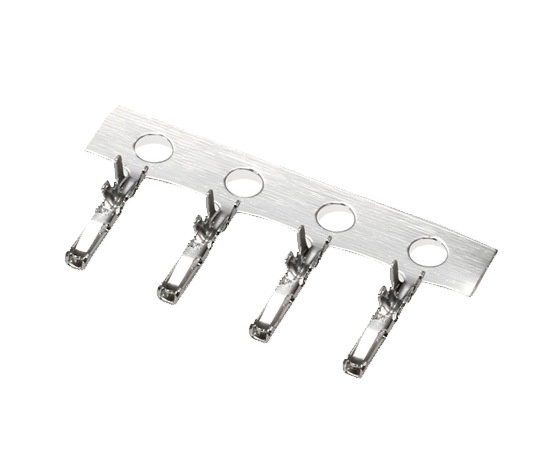

产品部件 端子

产品间距 1.25mm

产品小类 A1254系列

电气特征 电压(V AC/DC) 125

电流(A) 1

电阻 20mΩMax

绝缘电阻 100MΩMin

适合线材 线径OD 0.90mm(Max)

线缆尺寸 (AWG) 28#-32#

使用环境 工作温度 -40℃~105℃

行业标准 UL/CUL E326732

A1254WR-S-XP

电源连接器的正确选择

A1254HA-XP

系统设计日趋小型化,然而电源供应需求却在增长,这给设计工程师带来巨大的挑战。这意味着电源连接器必须同时容纳两个相互矛盾的必要条件,也就是在增加电源之余设计也必须更为紧凑,在筛选市场上琳琅满目的电源连接器时,更不知如何着手。就以重点特征——额定电流为例,其中就蕴藏着许多学问。

额定电流,是促使母端子特定升温的电流量,一般为20℃或30℃。要正确使用这数据,除了须了解其测试方法,也须留意其测试环境。例如:有些单纯测试一对相接却没有安装在外壳内的母端子及公针。众所周知,影响连接器的升温的因素,包括接触电阻、电流量及散热渠道。在实际应用时,公针母端子是安装在外壳内的。因此,散热渠道剧减。再加上一般同时使用多个接触对,更不能以额定电流峰值设置为连接器的工作电流。
从制作角度来看,传统型的电源连接器大多车床加工。基于日渐成熟的冲压技术,从而衍生了新一代冲压成型的电源连接器。相比之下,车床加工制程较简单,磨具设置时间短,属较灵活的生产技术。冲压成型制程虽较昂贵,但在投入量产下,其成本与车床加工不相上下,特别是冲压成型技术容许局部性电镀,是车床加工不能提供的选项。从质量角度考量,在长期量产的状况下,冲压成型确保一定的质量稳定性,这是车床加工无法相提并论的。
从装配角度来探讨,电路板装配的方法有压接、表贴或焊接;电缆装配的方法则有螺钉连接、焊接、绕线、碾接及IDC(通称刺破连接或绝缘位移连接)。要选择合适的连接器,不仅要考虑连接器的价格,更为重要的因素是合适的装配技术。焊接连接器自然比表贴及压接连接器便宜,因为不需耐高温塑料外壳,也不需引脚有特别的压接区。可是,若单板上都是表面贴装元件,选择表贴性的电源连接器还是较合算的决定。接线方面,螺钉连接、焊接及绕线必须手工装配,碾接及IDC则可选用市场上的组装设备以快速、精准地组装连接器及电缆。IDC与碾接相比之下,IDC对电缆的尺寸要求较为严格,电缆导体、绝缘层的尺寸及软硬度须符合相关IDC连接器的规格,以免损坏连接器,并确保电缆及连接器之间理想的电气连接。若应用在高振动的工作环境下,则该选用碾接的线缆连接器。其他需加以考虑的因素还包括工作环境温度而牵涉到是否该使用耐高温电缆的考量等。
ERmet电源模块电流降额曲线
其实,连接器最关键的设计在于母端子及公针形成的触点。不良的设计、制程及不适的基材料、电镀层,都可以导致不理想的接触甚至无法形成触点。反之,过大的夹持正向力则会导致连接器的表镀层过度磨损而减短其机械寿命,即插拔次数。触点的设计有车床[工业电器网-cnelc]圆形针及端子,如欧式DIN41612及ERmet 2mm M型的电源端子等、冲压成型的双杆端子及针如2mm HM电源模块、SMC连接器等、公母同体双杆端子如:MicroStac等。表镀层的材料有金、钯、镍、银、锡、等。银的导电性高,可是容易变色,特别是在含硫的环境中。轻微则仅影响外观,严重则降低导电性能。钯镍的硬度高及空隙率少,所以其耐蚀性良好。金的化学稳定性高,硬度低,成本高。相比之下,各有其利弊。
